拉帽

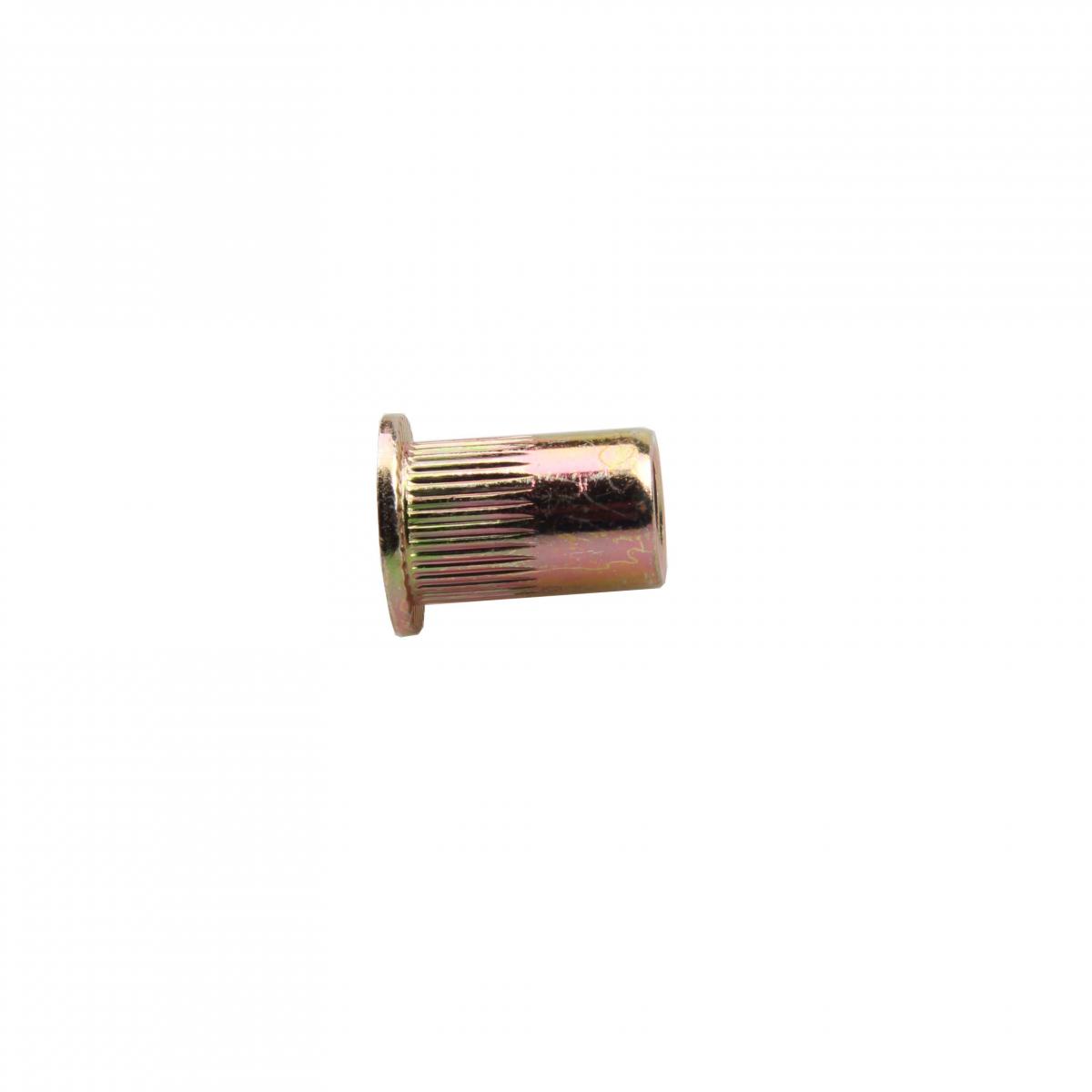

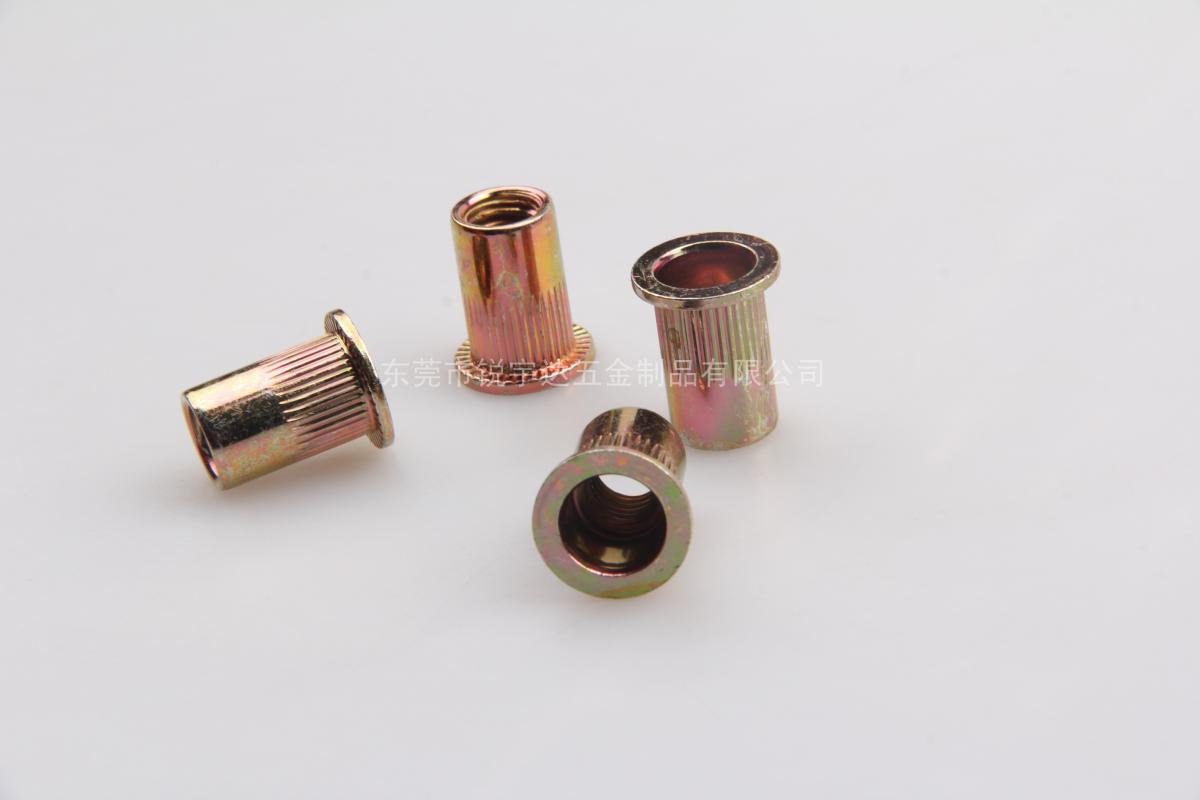

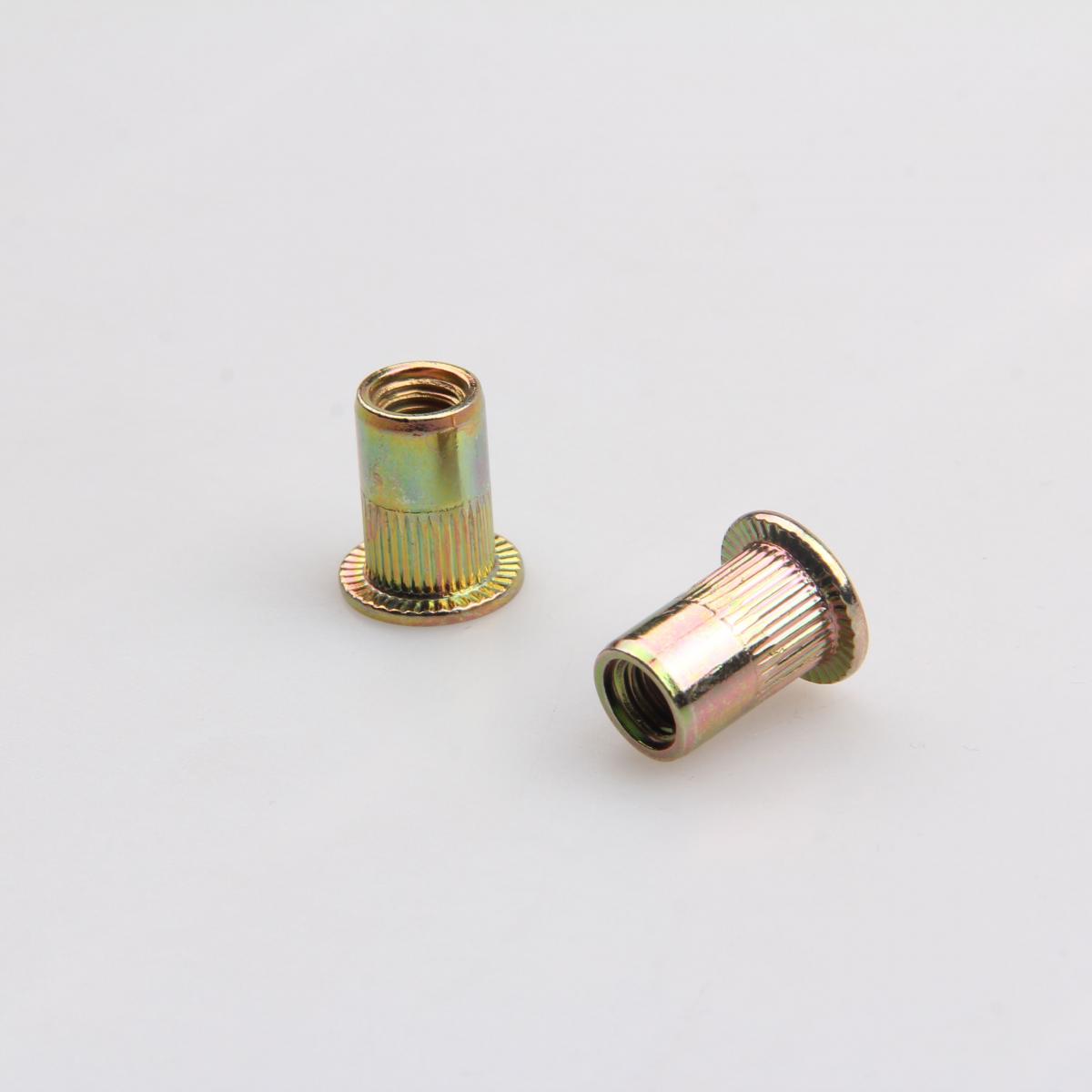

平头柱纹拉帽

平头柱纹拉帽

  • 对应标准: YJT 3005 滚花平圆头圆柱铆螺母
详细介绍

东莞市锐宇达五金制品有限公司为顺应高速发展的工业经济所需要,专业针对市场需求,开发生产各种碳钢、不锈钢、铝、铁等材质的铆接件、标准件及多种非标异形紧固件。本公司的拉帽(拉帽螺母)、拉钉(抽芯铆钉)、铆螺柱、压铆螺母、涨铆螺母及冲压螺柱等产品为一种安全稳固、有很强结合力的紧固产品,被广泛运用于不易焊接设备及薄板、薄管等产品之上,并在一定范围内代替了传统焊接的加工方式。

我们的产品目前广泛应用于家具、电器、机械设备、通讯设备、自行车、童车、摩托车、汽车行业、电梯、高铁、交通轨道、飞机、航空、轮船等多种制造领域。

联系电话:13825794062

对应标准数据参考
YJT 3005 滚花平圆头圆柱铆螺母
Knurled flat round head cylindrial rivet nuts
YJT 3005 滚花平圆头圆柱铆螺母

尺寸单位: 毫米(mm)
螺纹尺寸
d
M3 M3 M3 M3 M4 M4 M4 M4
ds 公称
最大值
最小值
dk
k
L
铆接厚度
千件重kg
5 5 5 5 6 6 6 6
4.98 4.98 4.98 4.98 5.98 5.98 5.98 5.98
4.8 4.8 4.8 4.8 5.8 5.8 5.8 5.8
7 7 7 7 8 8 8 8
1 1 1 1 1 1 1 1
8.8 9.6 10.4 11.2 9.2 10 10.8 11.6
0.75~1 1~1.75 1.75~2.5 2.5~3.25 0.75~1 1~1.75 1.75~2.5 2.5~3.25
0.85 0.89 0.93 0.97 1.2 1.25 1.3 1.35
螺纹尺寸
d
M5 M5 M5 M5 M6 M6 M6 M8
ds 公称
最大值
最小值
dk
k
L
铆接厚度
千件重kg
7 7 7 7 9 9 9 11
6.98 6.98 6.98 6.98 8.98 8.98 8.98 10.98
6.8 6.8 6.8 6.8 8.8 8.8 8.8 10.8
10 10 10 10 13 13 13 16
1 1 1 1 1.5 1.5 1.5 1.5
12 13 14 15 14.5 16 17.5 17
0.5~1 1~2 2~3 3~4 0.7~1.5 1.5~3 3~4.5 1~2
2.16 2.28 2.4 2.52 4.3 4.6 4.9 6.5
螺纹尺寸
d
M8 M8 M10 M10 M10 M10
ds 公称
最大值
最小值
dk
k
L
铆接厚度
千件重kg
11 11 13 13 13 13
10.98 10.98 12.98 12.98 12.98 12.98
10.8 10.8 12.8 12.8 12.8 12.8
16 16 16 16 16 16
1.5 1.5 2 2 2 2
18.5 20 20.8 22.4 24 25.6
2~3.5 3.5~5 1~1.5 1.5~3 3~4.5 4.5~6
7.3 8.1 10.5 11 11.5 12
